山东黄金麻是一种优质的花岗岩，因其独特的金黄色调和良好的物理性能，广泛应用于建筑装饰、地面铺设、墙面装饰等领域。吸水率是衡量石材性能的重要指标之一，它直接关系到石材的耐久性、抗冻性、抗风化能力以及使用过程中的稳定性。本文将详细探讨山东黄金麻的吸水率及其相关影响因素。
一、山东黄金麻的基本特性

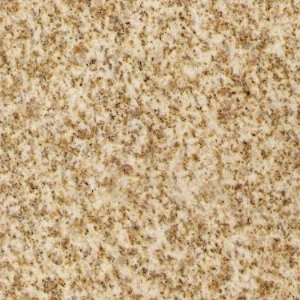

山东黄金麻产自山东省，属于花岗岩的一种。其主要矿物成分包括石英、长石和云母，具有较高的硬度和耐磨性。石材的表面呈现出金黄色调，并带有黑色或灰色的斑点，具有较高的装饰性和美观性。由于其质地坚硬、结构致密，山东黄金麻在建筑装饰中表现出优异的性能。
二、吸水率的定义及意义
吸水率是指石材在一定条件下吸收水分的能力，通常以百分比表示。吸水率的高低直接影响石材的物理性能和化学稳定性。吸水率低的石材通常具有较好的抗冻性、抗风化能力和耐久性，适合在潮湿或温差较大的环境中使用。相反，吸水率高的石材容易吸收水分，导致内部结构受损，影响其使用寿命。
对于山东黄金麻这类花岗岩来说，吸水率是衡量其质量的重要指标之一。低吸水率意味着石材的结构致密，孔隙率低，能够有效防止水分渗透，减少冻融循环对石材的破坏，延长其使用寿命。
三、山东黄金麻的吸水率范围
根据国家标准《天然花岗石建筑板材》（GB/T 18601-2009），花岗岩的吸水率应控制在0.6%以下。山东黄金麻作为一种优质的花岗岩，其吸水率通常较低，一般在0.2%至0.5%之间。这一范围内的吸水率表明山东黄金麻具有较好的抗渗性和耐久性，适合在户外和潮湿环境中使用。
四、影响山东黄金麻吸水率的因素
山东黄金麻的吸水率受多种因素影响，主要包括以下几个方面：
1.矿物成分：山东黄金麻的主要矿物成分是石英、长石和云母。石英的吸水率极低，长石的吸水率也相对较低，而云母的吸水率较高。因此，石材中云母的含量越高，吸水率可能会有所增加。
2.孔隙结构：石材的孔隙率直接影响其吸水率。山东黄金麻的孔隙率较低，结构致密，因此吸水率也较低。如果石材中存在较多的微裂纹或孔隙，吸水率会相应增加。
3.加工工艺：石材的加工工艺也会影响其吸水率。例如，石材在切割、打磨、抛光等过程中，如果处理不当，可能会导致表面微裂纹增多，从而增加吸水率。因此，优质的加工工艺能够有效降低石材的吸水率。
4.环境因素：石材所处的环境条件也会对其吸水率产生影响。例如，在潮湿环境中，石材长期接触水分，可能会导致吸水率有所增加。此外，温度变化也会影响石材的吸水性能，特别是在冻融循环频繁的地区，石材的吸水率可能会有所波动。
五、山东黄金麻吸水率的检测方法
根据国家标准，石材吸水率的检测通常采用浸水法。具体步骤如下：
1.样品准备：选取一定尺寸的石材样品，通常为边长50mm的立方体或直径50mm的圆柱体。样品表面应平整，无明显缺陷。
2.干燥处理：将样品放入烘箱中，在105℃±5℃的温度下干燥至恒重，记录干燥后的重量（W1）。
3.浸水处理：将干燥后的样品完全浸入水中，保持24小时。浸水过程中，水温应保持在20℃±2℃。
4.称重：将浸水后的样品取出，用湿布轻轻擦去表面水分，迅速称重（W2）。
5.计算吸水率：吸水率的计算公式为： \[ 吸水率 = \frac{W2 - W1}{W1} \times 100\% \]
通过上述方法，可以准确测量山东黄金麻的吸水率，确保其符合国家标准和使用要求。
六、山东黄金麻吸水率的实际应用
由于山东黄金麻的吸水率较低，其在建筑装饰中具有广泛的应用前景。以下是其在实际应用中的一些优势：
1.户外地面铺设：山东黄金麻的低吸水率使其在户外地面铺设中表现出色。即使在雨水较多的地区，石材也不易吸收水分，能够有效防止冻融循环对石材的破坏，延长使用寿命。
2.墙面装饰：在墙面装饰中，山东黄金麻的低吸水率能够有效防止水分渗透，减少墙体潮湿和霉变的风险，保持墙面的美观和耐久性。
3.室内装饰：在室内装饰中，山东黄金麻的低吸水率使其易于清洁和维护，适合用于厨房、浴室等潮湿环境。
4.公共建筑：在公共建筑中，山东黄金麻的低吸水率能够确保石材在长期使用中保持稳定的性能，减少维护成本。
综上所述，山东黄金麻作为一种优质的花岗岩，其吸水率通常在0.2%至0.5%之间，符合国家标准的要求。低吸水率使其在建筑装饰中具有广泛的应用前景，特别是在户外和潮湿环境中表现出色。通过合理的加工工艺和正确的使用方法，山东黄金麻能够充分发挥其优异的物理性能，为建筑装饰提供持久的美观和实用性。
